Описание товара
Инструкции по использованию полностью автоматической машины для забора с двойной проволокой
1. Подведите итоги
Полностью автоматическая машина для забора звеньев цепи - это специальные устройства для угольных шахт, защиты откосов.
Также используется при производстве ограждений из проволочной сетки, разведения ограждений и т. Д.
машина с серводвигателем, принцип действия, точное позиционирование, низкая частота отказов, простота эксплуатации, длительный срок службы.
2. основные технические параметры
Имя параметра | Единица измерения | Замечания | |
Диаметр провода | мм | 1,8-4,5 | Специальные спецификации могут быть настроены |
Ширина сетки | m | 0,5-3,0 | Специальные спецификации могут быть настроены |
Размер отверстия | мм | 30–120 | Зависит от плесени |
Эффективность | Квадратные метры | 40–150 | |
Главный мотор | КВт | 5.5 | |
вольтаж | V | 220 | |
Материал проволоки | Оцинкованная проволока и проволока с ПВХ покрытием | ||
Размер | m | 5,8 * 2,5 * 1,8 | |
Общий вес | T | 1.8 |
3. принцип работы и структура
После того, как проволока в форму и нажмите кнопку пуска, машина в соответствии с заданными параметрами перейдет в тканую сетку под управлением компьютера.

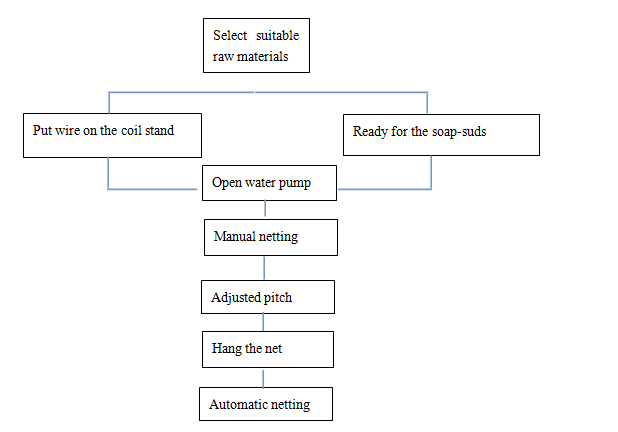

(1). Процесс выглядит следующим образом
(2). Особенности конструкции :

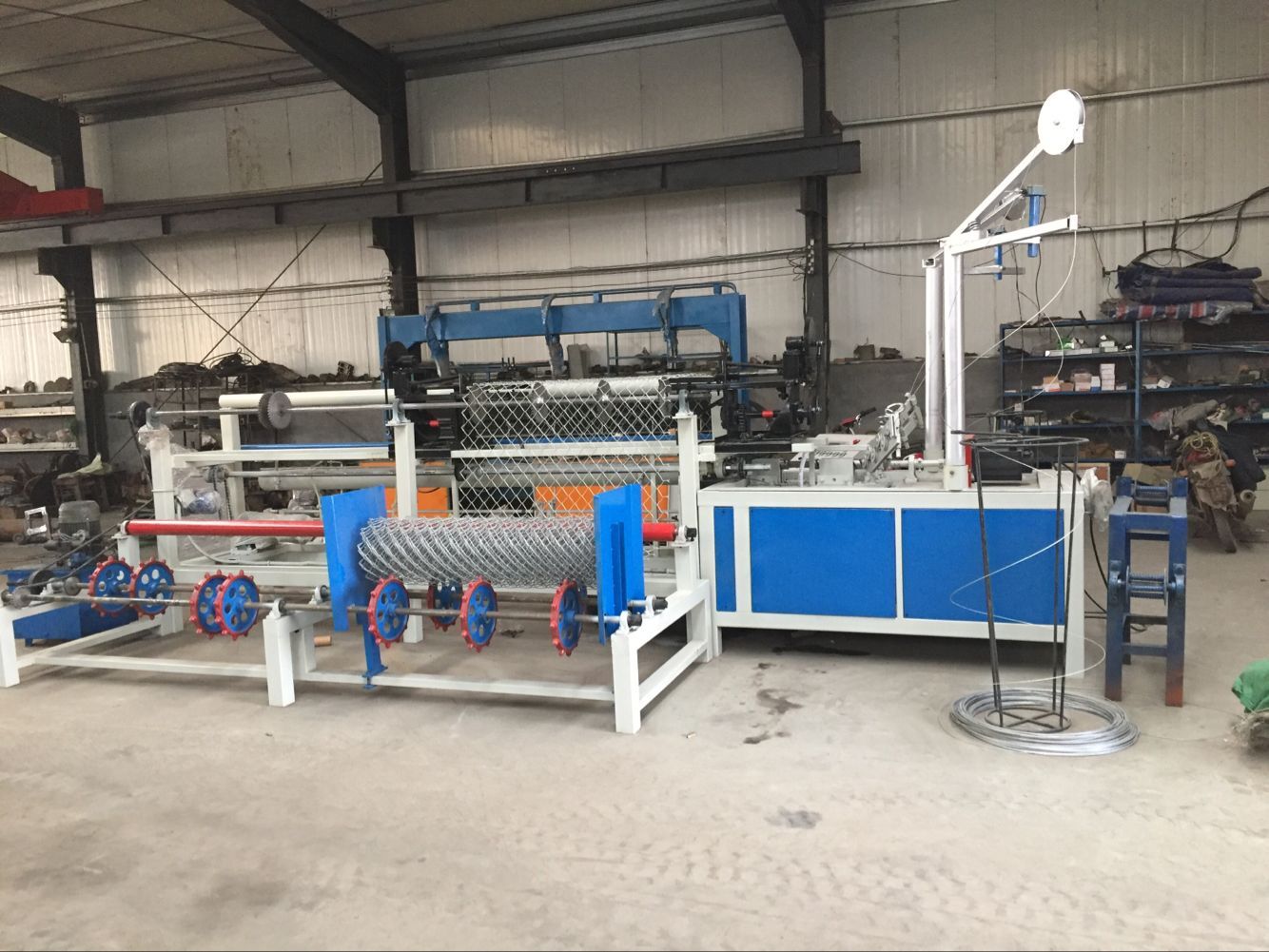

Эта машина в основном состоит из основного станка, автоматического ткацкого станка и автоматического намоточного станка.
1) .Главная машина
Основная машина в основном состоит из стойки змеевика, серводвигателя, платформы пресс-формы, ножа, резервуара для воды, водяного насоса, системы управления.
2). Автоматический ткацкий станок в основном состоит из позиционирующей иглы, системы ткачества, системы сгиба кромок, системы наматывания.
4. настройка
Для настройки нужно только установить длину упора и цепь
номер ссылки.
1). Установка длины забора определяет ширину забора, как установить? это зависит от диаметра проволоки, отверстия сетки, установленного способа следующим образом:

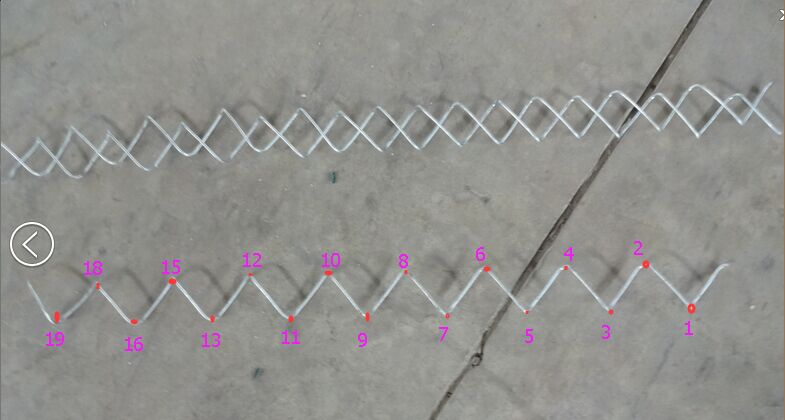

Пожалуйста, обратите внимание на изображение выше, число, которое я помечу, зависит от настройки длины забора, например, изображение выше - сетка шириной 2 м, вы
Подсчитайте число 19, поэтому длина установочного упора будет 19.
2) .Настройка номера звена цепи определяет длину забора звена цепи,
как установить? как следует

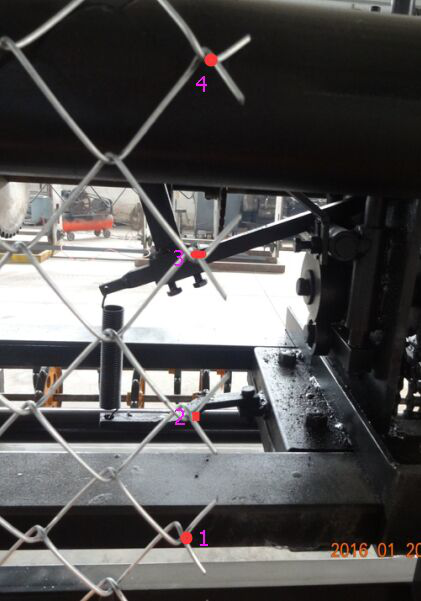

Сначала плетем сетку около 10 м вручную, затем для подсчета числа, отмеченного знаком i, например, выше длина 10 м, число 4, поэтому установка числа звеньев цепи 4 в порядке.
Замечание:Из-за разной проволоки оцинкованная проволока или черная проволока, разный диаметр проволоки, разное отверстие влияют на настройку, поэтому вышеуказанный метод более точен.
5. регулировка и применение
(1). Конфигурация и требования к персоналу установки
Чтобы обеспечить нормальную работу машины и техническое обслуживание, в этом блоке должен быть один инженерно-технический персонал, получивший образование из числа специалистов в области механики и электрики. Мы предлагаем в каждую смену укомплектовать 2 человека рабочими местами, один для работы системы управления, один для плетения сетки, включая необходимый подъемный транспорт.
Оператор должен быть обучен, чтобы овладеть соответствующими знаниями о работе компьютера, электрооборудования и механизмов. Ознакомиться с процедурами работы и вопросами безопасности на соответствующем уровне. Строго запрещено работать без обученного персонала.
В процессе ввода в эксплуатацию и производства все операторы и обслуживающие лица должны носить необходимые средства защиты труда, такие как защитные очки, защитные шляпы и т. Д.
(2). Сырой материал оцинкованной проволоки, цинковые слитки должны быть не менее цинка № 1 по стандарту GB470. Поверхность цинкового покрытия гладкая, твердость стабильная.
(3) .Настройка машины
Перед открытием машины проверьте электрическую систему, пневматическую систему и все механические части, очистите и смажьте линейные подшипники пресс-формы. После подтверждения приступайте к подготовке и настройке производства.
Во избежание травм в скоплении людей, когда оператор регулирует и эксплуатирует машину, не работайте одновременно двумя людьми и не работайте, перерезая провода.
1) .Откройте насос
2) .Положите провод на стойку катушки и установите стойку катушки устойчиво
3). Установите форму.
4) .Положите проволоку в форму, проволока должна быть шага.
5) .Ручная сетка, после того как проволока закончила изгиб, кладем вторую проволоку.
6). Когда два провода закончите изгиб, поместите нож в вертикальное положение, а затем попробуйте отрезать провод, если он немного смещен, отрегулируйте платформу.
Примечание: не кладите руку на нож во время резки проволоки, чтобы не допустить опасности.
7). Затем позвольте одной из проволочных ловушек согнуться, а затем наденьте проволоку на установочный штифт, чтобы обеспечить устойчивость сетки.
8). В то же время убедитесь, что расположение каждого провода согласовано
9) .Ручная сетка, достигнув 1 м, наденьте сетку на намоточную катушку (на ткацком станке).
Примечание: катушка должна застревать на двух пересечениях проводов.
10). Затем отрегулируйте кромку по всему периметру, пока она не займет оптимальное положение.
11). Затем машина может нормально работать.
Примечание: сети должны натягиваться.
12). Настройка параметров компьютера : включите питание в момент
Сначала : В соответствии с параметрами настройки ширины сетки , Нажмите кнопку SET, чтобы автоматически настроить длину набора, каждое слово изгибается, таким образом, когда все правильно, нажмите Enter.
Во-вторых, автоматическая установка скорости, после нажатия кнопки SET установить оптимальную скорость и нажать ENTER.
Третье: время автоматического вычитания: это время начала и время окончания.
В-четвертых: время прокатки сетки: как правило, не двигаться.
Пятое: после завершения ввода в эксплуатацию и проверки машины в хорошем состоянии, может быть запущен в производство, когда сетка накапливается в определенном количестве, искусственное вытягивание, подвижность свернутой детали в указанное место, снос проволочной стяжки
13). Когда перестанет работать, отключение питания будет отложено, пусть система охлаждения снова поработает в течение определенного периода времени
14). Скорость ручной чистки обычно не требует регулировки
15) .counter set - длина сетки
6. устранение неисправностей
Серводвигатель не работает
1. Проверьте линию, не обрывалась ли она.
2. Заданная длина экрана не может быть 0.
3. проверьте контактор, не перегорел ли
Нож не работает
1. проверьте линию, не обрывается ли
2. При резке проволоки, если нагрузка велика. Трудно резать для мотора.
3.Если переключатель датчика яркий
Если ткачество плохо
1. проверьте, является ли сетка плоской или неровной, если сетка неровная, и найдите неровную проволоку, пожалуйста, эластичное колесо с нажимной проволокой
2. проверьте, ослаблена ли верхняя пружина муфты ткацкого станка, если она ослаблена, подтяните
3. Проволока (после отрезания) должна располагаться вертикально относительно сетки (висеть на ткацком станке).
Если край загибается плохо
Проверьте, небольшой ли изгиб, отрегулируйте нижнюю часть платформы формы
2. проверьте, находится ли край изгиба на месте, если не на месте, пожалуйста, позвольте полукруглой шестерне (выпуклость) ближе
3. Отрегулируйте край сгиба рукой, выровняйтеспереди назад
