Высокоскоростная автоматическая расширенная металлическая машина

ОДНОПРОВОДНЫЙ АВТОМАТИЧЕСКИЙ

ИНСТРУКЦИЯ ДЛЯ МАШИНЫ ДЛЯ ЗАБОРА ЦЕПИ

1. Подведите итоги

Однопроводная полностью автоматическая машина для ограждения звеньев цепи - это специальные устройства для угольных шахт, защита откосов.

Также используется при производстве ограждений из проволочной сетки, разведения ограждений и т. Д. Эта машина с серводвигателем, принципами действия, точным позиционированием, низкая частота отказов, простота эксплуатации, длительный срок службы.

Костяшка пограничной проволокиПограничный трос витой

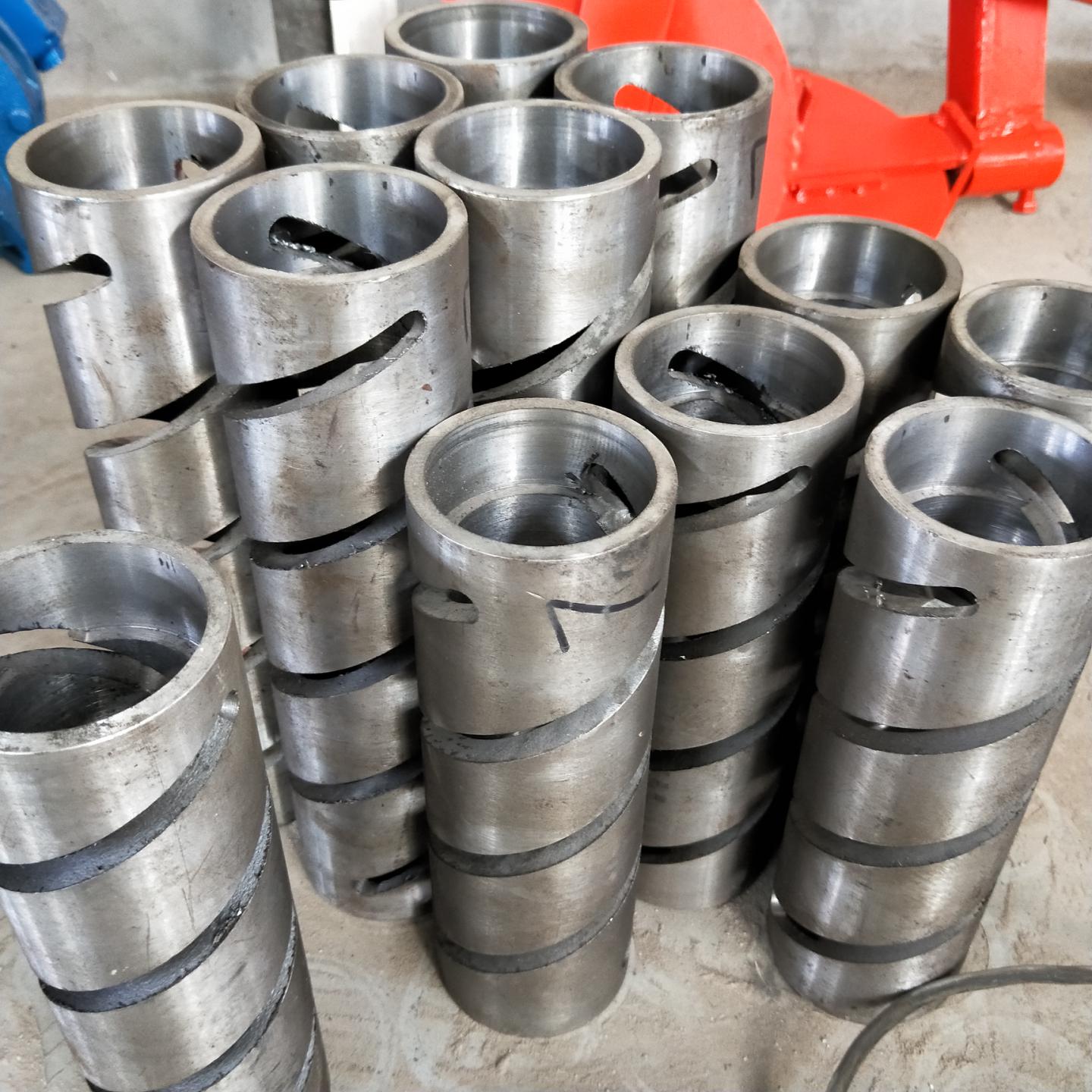

Пресс-формы для прессовочных машин

2. основные технические параметры

3. принцип работы и структура

После того, как проволока в форму и нажмите кнопку пуска, машина в соответствии с заданными параметрами перейдет в тканую сетку под управлением компьютера.

(1). Процесс следующий

(2). Особенности конструкции ：

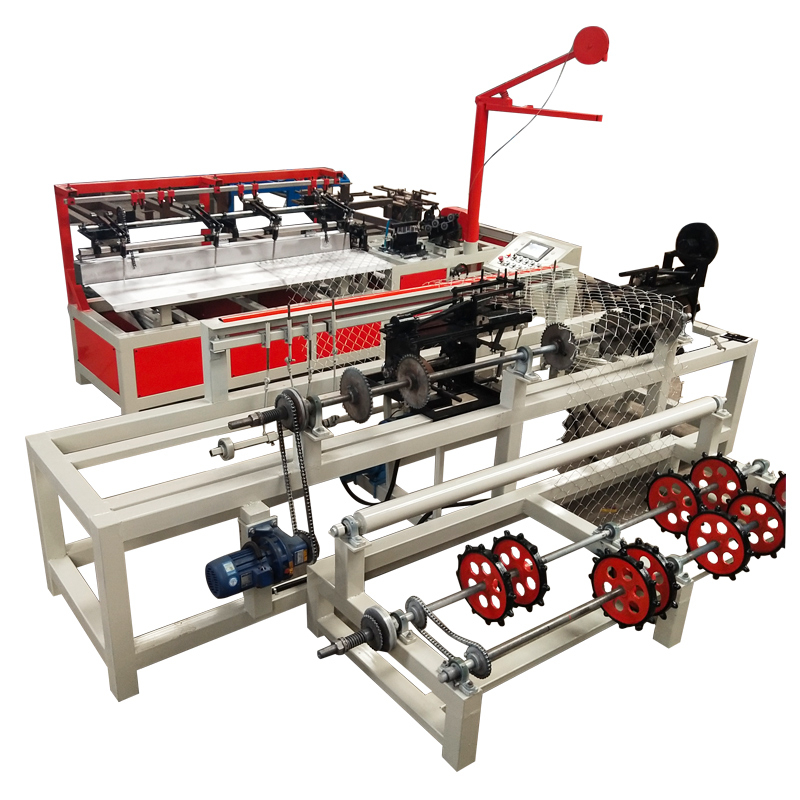

Эта машина в основном состоит из основного станка, автоматического ткацкого станка и автоматического намоточного станка.

1) .Главная машина

Основная машина состоит из стойки змеевика, серводвигателя, платформы пресс-формы, ножа, резервуара для воды, водяного насоса, системы управления.

2). Автоматический ткацкий станок в основном состоит из позиционирующей иглы, системы ткачества, системы сгиба кромок, системы наматывания.

4. настройка

Для настройки нужно только установить длину упора и цепь

номер ссылки.

установка длины забора определяет ширину забора, как установить? это зависит от диаметра проволоки, отверстия сетки, установленного способа следующим образом:

Пожалуйста, обратите внимание на картинку выше, число, которое я помечу, зависит от настройки длины забора, например, на картинке выше сетка шириной 2 м, вы

Подсчитайте число 19, значит, длина установочного упора равна 19.

Настройка номера звена цепи определяет длину ограждения звена цепи,

как установить? как следует

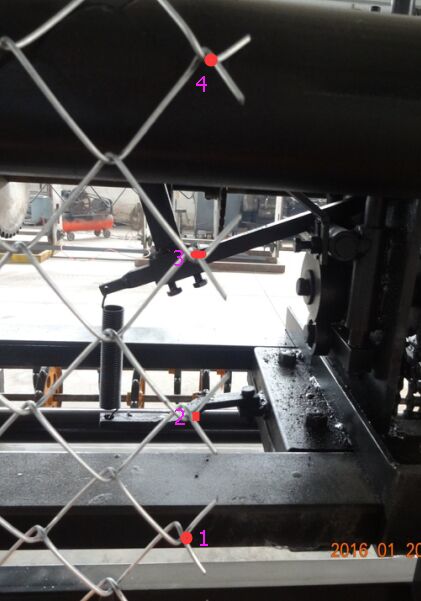

Сначала плетем сетку около 10 м вручную, затем для подсчета числа, отмеченного знаком i, например, выше длина 10 м, число 4, поэтому установка числа звеньев цепи 4 в порядке.

Замечание:Из-за разной проволоки оцинкованная проволока или черная проволока, разный диаметр проволоки, разное отверстие влияют на настройку, поэтому вышеуказанный метод более точен.

5. регулировка и применение

(1). Конфигурация и требования к персоналу установки

Чтобы обеспечить нормальную работу машины и ежедневное техническое обслуживание, в этом подразделении должен быть один инженерно-технический персонал, имеющий дипломы специалистов по механике и электричеству. Мы предлагаем в каждую смену укомплектовать 2 человека рабочими, один для работы системы управления, один для плетения сетки, включая необходимый подъемный транспорт.

Оператор должен быть обучен, чтобы овладеть соответствующими знаниями о работе компьютера, электрооборудования и механизмов. Ознакомиться с процедурами работы и вопросами безопасности на соответствующем уровне. Строго запрещено работать без обученного персонала.

В процессе ввода в эксплуатацию и производства все операторы и обслуживающие лица должны носить необходимые средства защиты труда, такие как защитные очки, защитные шляпы и т. Д.

(2). Сырой материал оцинкованной проволоки, цинковые слитки должны быть не менее цинка № 1 по стандарту GB470. Поверхность цинкового покрытия гладкая, твердость стабильная.

(3). Регулировка машины

Перед открытием машины проверьте электрическую систему, пневматическую систему и все механические части, очистите и смажьте линейные подшипники пресс-формы. После подтверждения приступайте к подготовке и настройке производства.

Во избежание травм в скоплении людей, когда оператор регулирует и эксплуатирует машину, не работайте одновременно двумя людьми и не работайте, перерезая провода.

1) .Откройте насос

2) .Положите провод на стойку катушки и установите стойку катушки устойчиво

3). Установите форму.

4) .Положите проволоку в форму

5) .Ручная сетка

6) .Положите нож вертикально, а затем попробуйте отрезать провод, если он немного смещен, отрегулируйте платформу.

Примечание: не кладите руку на нож во время резки проволоки, чтобы не допустить опасности.

7). Затем позвольте одной из проволочных ловушек согнуться, а затем наденьте проволоку на установочный штифт, чтобы обеспечить устойчивость сетки.

8). В то же время убедитесь, что расположение каждого провода согласовано

9) .Ручная сетка, достигнув 1 м, наденьте сетку на намоточную катушку (на ткацком станке).

Примечание: катушка должна застревать на двух пересечениях проводов.

10). Затем отрегулируйте кромку по всему периметру, пока она не займет оптимальное положение.

11). Затем машина может нормально работать.

Примечание: сети должны натягиваться.

12). Установка параметров компьютера:

Откройте источник питания: это первый интерфейс.

Длина одиночной проволоки: предназначена для установки ширины сетки ограждения из звеньев цепи.

Всего шт. Проволоки: это длина одного рулона.

Шт. Рулона: это общая емкость рулона

Положительный толчок: это для регулировки положения ножа в положительном направлении.

Обратный толчок: это для регулировки положения ножа в обратном направлении

Ускорение: это для повышения скорости работы

Снижение скорости: для уменьшения рабочей скорости

Фактическое значение: это фактическое значение во время рабочего процесса станка.

Установленное значение: используется для установки значения как спроса

Молекула пропорции: это для установки пропорции серводвигателя

Знаменатель пропорции: предназначен для установки пропорции оптической оси станка.

Автоматическая скорость: рабочая скорость в автоматическом режиме

Ручная скорость: скорость бега трусцой.

Задержка запуска: это среднее время для обработки следующей процедуры после завершения всей процедуры

Время ускорения: это время для запуска серводвигателя

Drag net time: время вращения сетки

Задержка Lockrand: это время прерывания между установочным штифтом и lockrand.

6. Устранение неполадок

Серводвигатель не работает

1. Проверьте линию, не обрывалась ли она.

2. Установка длины на экране не может быть 0.

3.Проверьте подрядчика, не перегорел ли

4. проверьте долготу и широту остановки, работает ли

Нож не работает

1. проверьте линию, не обрывается ли

2. При резке проволоки, если нагрузка велика. Трудно резать для мотора.

3. Если переключатель датчика яркий

Если ткачество плохо

1. проверьте, что сетка плоская или неровная, если сетка неровная, и найдите неровную проволоку, пожалуйста, эластичное колесо с прижимной проволокой

2. проверьте, ослаблена ли верхняя пружина муфты ткацкого станка, если она ослаблена, затяните

3. Проволока (после отрезания) должна располагаться вертикально относительно сетки (висеть на ткацком станке).

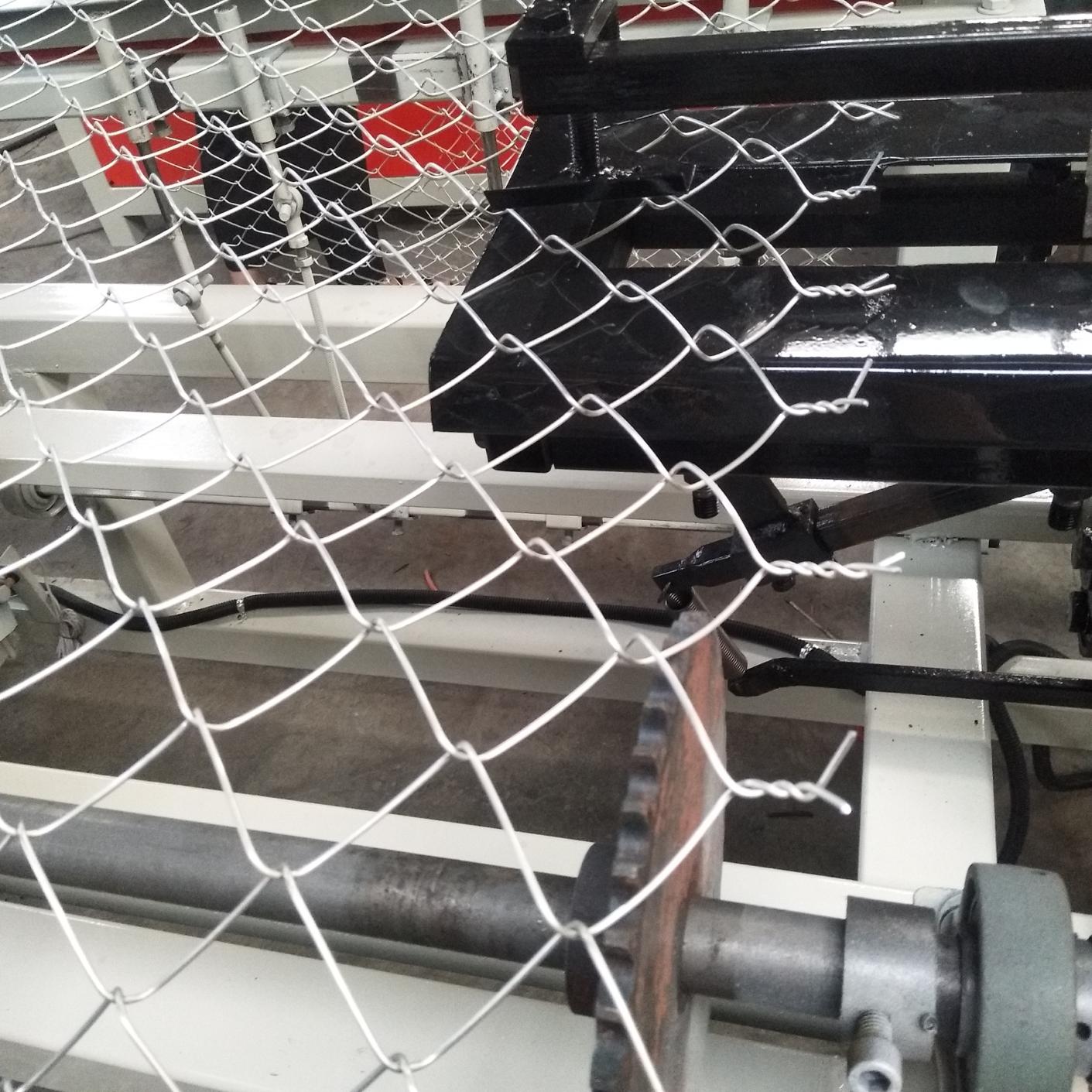

Если край загибается не очень хорошо

1. проверьте, небольшой ли изгиб, отрегулируйте нижнюю часть платформы формы

2. проверьте, находится ли край изгиба на месте, если не на месте, позвольте полукруглой шестерне (выпуклость) ближе

Отрегулируйте руку края сгиба, выровняйте переднюю заднюю часть
