Описание товара

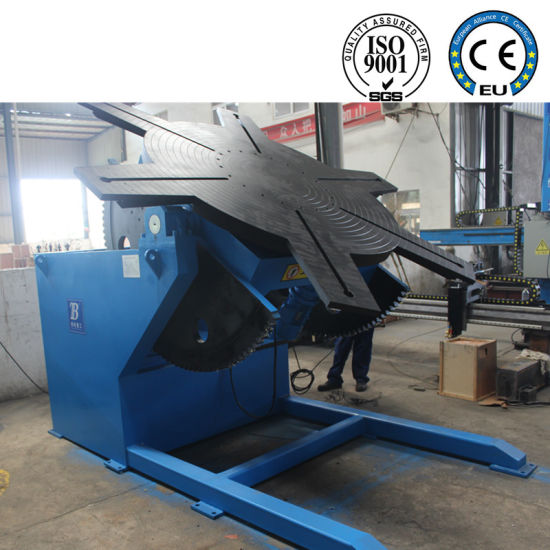

Сварочный позиционер
Характерная черта:
1. Сварочный позиционер в основном состоит из поворотного и поворотного рабочего стола, а также электрической системы управления.
2. Он имеет механический наклон и вращается, что обеспечивает идеальное положение обрабатываемой детали.
3. Вращение рабочего стола контролируется плавным преобразованием частоты для достижения наилучшей скорости сварки.
4. Револьверный блок приводится в движение двигателем. Он имеет точную регулировку скорости и надежное положение.
5. Блок дистанционного управления может осуществлять удаленное управление рабочим столом, а также может подключаться к работающим машинам для реализации операции соединения.
6. Отложите интерфейс для работы по соединению с манипулятором и подвесным сварочным аппаратом с автоматическим центром сварки.
7. Используется для сосудов высокого давления, металлургии, электроэнергетики, химической промышленности, механических и металлических конструкций.
8. Индивидуальные конструкции приветствуются.
Сварочный поворотный стол BY-300 - это тип автоматического поворотного стола, на панели управления есть ручка ВКЛ / ВЫКЛ, ручка ВПЕРЕД / НАЗАД, ручка регулировки скорости, после завершения настройки нужно только нажать соответствующую ручку для достижения автоматической сварки. он может работать в сварочных процессах MIG / MAG, CO2 И TIG. Этот сварочный манипулятор, входящий в комплект специальной автоматической сварочной системы, подходит для круглых и кольцевых заготовок, например: запасных частей для автомобилей, труб, фланцев, сильфонов и других металлических деталей, которые требуют массивной кольцевой сварки.
Характеристика сварочного стола
2. опрокидывающаяся конструкция червяка и шестерни имеет функцию самоблокировки, а рабочий стол можно плавно поворачивать между 0 ~ 90
3. специальный анти-электромагнитный дизайн, который снижает высокочастотные помехи при сварке TIG и может эффективно улучшить качество сварки.
4. может быть предоставлен самоконтроллер для контроля рабочего состояния и рабочего времени, что позволяет обеспечить связь позиционера и сварщика.
5. Регулируемая опора сварочной горелки может быть оснащена для фиксации положения сварочной горелки.
6. гусеница и наконечник с пневматическим приводом могут быть предоставлены для достижения функции самоудержания на заготовках
Центр дуговой сварки под флюсом Auotmatic (сварочная колонна и позиционер работают вместе)
1. Заготовка закреплена на столе позиционера.
2. Сварочная горелка закреплена на конце стрелы сварочной колонны.
3. Когда начинается сварка, заготовка вместе со столом позиционера начинает вращаться, и выполняется сварка круговым швом.
Технический параметр:
Сварочный позиционер BHB | |||||||||||
Модель | BHB1 | BHB3 | BHB6 | BHB10 | BHB20 | BHB30 | BHB50 | BHB80 | BHB100 | BHB150 | BHB200 |
Грузоподъемность (кг) | 100 | 300 | 600 | 1000 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 |
Скорость вращения (об / мин) | 0,1-1 | 0,2-2 | 0,1-1,1 | 0,1-1 | 0,09-0,9 | 0,08-0,8 | 0,07-0,7 | 0,06-0,6 | 0,06-0,6 | 0,05-0,5 | 0,05-0,5 |
Скорость переворота (об / мин) | ≈0,9 | ≈0,9 | ≈0,8 | ≈0,5 | ≈0,4 | ≈0,3 | ≈0,2 | ≈0,14 | ≈0,14 | ≈0,14 | ≈0,14 |
Диаметр стола (мм) | Φ300 | Φ600 | Φ800 | Φ1000 | Φ1200 | Φ1400 | Φ1600 | Φ2000 | Φ2000 | Φ2000 | Φ2500 |
Максимальный эксцентриситет (мм) | 100 | 150 | 150 | 250 | 250 | 250 | 250 | 200 | 200 | 200 | 200 |
Максимальное расстояние до центра тяжести (мм) | 150 | 200 | 250 | 300 | 350 | 400 | 400 | 400 | 400 | 500 | 630 |
Угол поворота стола (°) | 0–120 | 0–120 | 0–120 | 0–120 | 0–120 | 0–120 | 0–120 | 0–120 | 0–120 | 0–120 | 0–120 |
Мощность роторного двигателя (кВт) | 0.08 | 0.25 | 0.37 | 0.55 | 0.75 | 1.5 | 2.2 | 2.2 | 3 | 3 | 5 |
Мощность мотора наклона (кВт) | Рукой | 0.25 | 0.37 | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 |
Диаметр поворота 90 ° | ≤600 | ≤1000 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 |
Скоростной режим | Скорость вращения VFD | ||||||||||
Постоянная скорость наклона |
